Тригенерация для торгово-развлекательных комплексов.

Современные торгово-развлекательные многофункциональные комплексы, которые насчитывают в себе магазины, рестораны, кинотеатры и т.д.,  вне зависимости от своих размеров, отличаются высокими энергозатратами, учитывая их потребности в электро-, тепло- и холодоснабжении (кондиционировании). Подобные проекты зачастую представляют собой новое строящееся здание с отдельным энергоблоком и характеризуются достаточно ровной нагрузкой, cos φ которой близок к 1 (его значение меняется в зависимости от нагрузки потребителя). Вместе с тем, большую долю в общей электрической мощности таких объектов занимают системы кондиционирования, которые порой работают даже в зимний период.

Особенностями таких объектов являются:

  • Необходимость постоянного кондиционирования в теплое время и обогрев помещений в холодное время.
  • В некоторых случаях системы обогрева и кондиционирования вынуждены работать одновременно.
  • Возможность создания общей, единой системы климатической вентиляции.
  • Высокая доля электроэнергии в общей себестоимости каждодневного функционирования объекта.
  • Для вновь строящихся зданий - высокие тарифы на электро- и теплоэнергию.
  • Высокая необходимость в обустройстве собственной котельной.

Вышеописанные особенности торгово-развлекательных центров делают их крайне предрасположенными для строительства мини-ТЭЦ на базе ГПУ.

ЭЛЕКТРОСНАБЖЕНИЕ

ЭЛЕКТРОСНАБЖЕНИЕ

- Снижение стоимости кВт/ч

- Ниже стоимость подключения

ТЕПЛОСНАБЖЕНИЕ

ТЕПЛОСНАБЖЕНИЕ

- Снижение затрат на отопление

- Ниже стоимость котельной

ХОЛОДОСНАБЖЕНИЕ

ХОЛОДОСНАБЖЕНИЕ

- Снижение затрат на вентиляцию

- Меньше потерь на чиллерах


Рассмотрим основные варианты обустройства системы энергоснабжения ТРЦ со следующими показателями:

Максимальное потребление э/э - 3000 кВт/ч, из них на кондиционирование - до 600 кВт/ч
Максимальное потребление тепла на отопление - 6000 кВт/ч в зимний период

Классическое построение системы централизованного энергоснабжения требует:

  • Для обеспечения потребности в тепле - строительство котельной. (Обеспечение её газом)
  • Для обеспечения потребности в холодоснабжении (вентиляции) - покупка промышленных кондиционеров, существенно увеличивающих электропотребление.
  • Для обеспечения электроэнергией - подключение к местным электросетям, с дополнительными условиями в виде строительства трансформаторных подстанций и прокладки ЛЭП за свой счет.

Значительного снижения затрат можно достичь за счет строительства мини-тэц с когенерацией или тригенерацией

ЦЕНТРАЛИЗОВАННОЕ ЭНЕРГОСНАБЖЕНИЕ
Электроснабжение от внешних сетей + строительство собственной котельной
СОБСТВЕННАЯ ТЭЦ С КОГЕНЕРАЦИЕЙ
Установка когенерационной мини-тэц
СОБСТВЕННАЯ ТЭЦ С ТРИГЕНЕРАЦИЕЙ
Установка тригенерационной мини-тэц
Получение и расход
электроэнергии
Электроэнергия - до 3000 кВт /ч
из них:
кондиционирование - до 600 кВт/ч
остальное - до 2400 кВт /ч
Электроэнергия - до 3000 кВт /ч
из них:
кондиционирование - до 600 кВт/ч
остальное - до 2400 кВт /ч
Электроэнергия - до 2450 кВт /ч
из них:
кондиционирование - до 50 кВт/ч
остальное - до 2400 кВт /ч
Получение и расход
тепла
Выработка тепла: до 6000 кВт/ч
Из них:
Собственной котельной - до 6000 кВт/ч
Выработка тепла: до 7000 кВт/ч *
Из них:
Собственной котельной - до 4000кВт/ч
Утилизация тепла от мини-тэс - до 3000 кВт/Ч
Выработка тепла: до 8000 кВт/ч
Из них:
Собственной котельной - до 5000 кВт/ч
Утилизация тепла от мини-тэс - до 3000 кВт/Ч
Преимущества нет
  • Уменьшение затрат на котельную за счет снижения её мощности
  • Уменьшение тарифов на э/с за счет строительства собственной электростанции.
  • Уменьшение тарифов на тепло за счет утилизации тепла от газопоршневой ГУ.
  • Уменьшение затрат общую установленную электрическую мощность.
  • Частичное уменьшение затрат на котельную за счет снижения её мощности
  • Уменьшение тарифов на э/э за счет строительства собственной электростанции.
  • Уменьшение тарифов на тепло за счет утилизации тепла от газопоршневой ГУ.
  • Уменьшение затрат на производство холода за счет перехода от компрессионных на абсорбционные чиллеры

* При использовании тепла от мини-тэц необходимо предусмотреть запас по мощности для котельной, на случай не полной загрузки мини-тэц по электрической части.

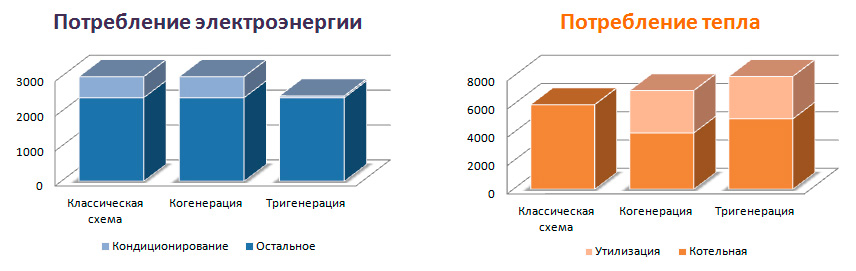

Сравнение вариантов энергоснабжения ТРЦ

Таким образом, в проектах для торгово-развлекательных комплексов тригенерация – решение, позволяющее получить дешевый холод от использования тепла от мини-ТЭЦ, поскольку источником тепловой энергии для АБХМ является побочный продукт мини-ТЭЦ – тепло от системы охлаждения и выхлопных газов.

Подробнее об абсорбционных чиллерах

Чиллеры условно можно разделить по типу холодильного цикла на два основных класса: абсорбционные и парокомпрессионные. Данное оборудование не подведомственно Ростехнадзору. В абсорбционных чиллерах в качестве источника энергии для охлаждения используется греющий водяной пар низкого/среднего давления или горячая вода 90-120 oС (в одноступенчатых машинах).
В отличие от установки компрессионных чиллеров, на потребление которых приходится порядка 20-25% электроэнергии, АБХМ обладают рядом преимуществ:
  • Использование сбросного «бесплатного» тепла
  • Радикальная экономия электроэнергии
  • Низкий уровень шума
  • Отсутствие вибродинамики
  • Высокий срок службы (свыше 25 лет)
  • Пожарная безопасность
  • Экологичность
Комплексное решение для снижения энергозатрат ТРЦ

Электроснабжение

Наличие собственной генерации на таких объектах позволяет сэкономить на подключении к местной внешней сети, избежать потерь электроэнергии на трансформаторных подстанциях, прокладке ЛЭП и установки дополнительного оборудования.

Теплоснабжение

За счет утилизации тепла от Мини-ТЭЦ нет необходимости в строительстве котельной на полную заявленную мощность. Требуется лишь пиковая котельная,
используется единый газопровод для подачи газа для всего энергоблока, который располагается в одном здании.

Холодоснабжение (вентиляция)

Альтернативой промышленным кондиционерам, существенно увеличивающих электропотребление торгово-развлекательных центров, стали абсорбционные чиллеры, вырабатывающие холод. С помощью холодильных установок абсорбционного типа (АБХМ) можно существенно повысить эффективность работы Мини-ТЭЦ  до 65% за счет  эксплуатации в режиме тригенерации, когда часть тепловой энергии преобразуется в энергию охлаждения.

В итоге, строительство Мини-ТЭЦ не ложится дополнительным бременем на заказчика, так как при дополнительном инвестировании средств в мини-тэц происходит снижение затрат на первоначальные капитальные затраты:
  • Строительство котельной меньшей мощности обойдется дешевле, поскольку нет необходимости в создании котельной на всю заявленную мощность.
  • Пиковая котельная покрывает набросы теплопотребления и позволяет сократить расходы на оборудовании за счет снижения мощности.
  • Единый газопровод используется и для подачи газа к пиковой котельной, и для ГПУ.
  • Энергоблок располагается с котельной в одном здании.
  • Собственная Мини-ТЭЦ позволяет сэкономить на кабельной продукции за счет снижения общей установленной мощности
В дальнейшем потребитель получает значительные выгоды за счет:
  • Снижения затрат на производство электроэнергии
  • Снижение затрат на производство тепла
  • В случае установки абсорбционных чиллеров - двойное снижение затрат на холодоснабжение.
Благодаря этому, строительство Мини-ТЭЦ для торгово-развлекательных центров является более выгодным и современным решением.
Наша компания имеет практический опыт реализации подобных объектов и предлагает строительство Мини-ТЭЦ с максимальной эффективностью и рентабельностью для своих Заказчиков.
×
