Viessmann Vitomax LW M62C - водогрейный котел

Преимущества водогрейного котла Viessmann Vitomax LW M62C:

  • Водогрейный котел низкого давления с тепловой мощностью от 2.3 до 8.8 МВт
  • Температура нагрева воды до 110°C (115°C и 120°C по запросу)
  • Рабочее давление от 6 до 16 бар
  • Cоответствует директиве 2009/142/ЕС
  • Работает на природном и сжиженном газе
Размер котла 1 2 3 4 5 6 7 8 9 A B C

Отправить запрос


Ном. тепловая мощность 110 °C
Природный газ МВт 2,30 2,60 2,90 3,20 3,60 4,20 4,50 5,20 6,00 6,75 8,00 8,80
Жидкое топливо EL МВт 2,30 2,60 2,90 3,20 3,60 4,20 4,50 5,20 6,00 6,75 8,00 8,55
Допуст. тепловая мощность топки 110 °C
При работе на природном газе МВт 2,50 2,83 3,15 3,48 3,91 4,57 4,89 5,65 6,52 7,34 8,70 9,57
Жидкое топливо EL МВт 2,50 2,83 3,15 3,48 3,91 4,57 4,89 5,65 6,52 7,34 8,68 9,24
Размеры жаровой трубы
Диаметр мин. внутр. Ø гладкой трубы 6 бар d1 мм 803 803 853 853 901 901 974 974 1064 1064 1143 1143
10 бар d1 мм 797 797 845 845 893 893 968 968 1064 1064 1135 1135
16 бар d1 мм 785 785 835 835 885 885 -- -- -- -- -- --
Мин. внутр. Ø гофр. трубы 16 бар d1 мм -- -- -- -- -- -- 950 950 1050 1050 1125 1125
Средний Ø гофр. трубы 16 бар d2 мм -- -- -- -- -- -- 1000 1000 1100 1100 1175 1175
Длина жаровой трубы a мм 2630 2630 2900 2900 3240 3240 3660 3660 4220 4220 4830 4830
Глубина поворотной камеры b мм

500



Показать всё

Подключения горелки
Макс. Ø пламенной головы  c мм 420 420 420 420 520 520 520 520 590 590 710 710
Мин. длина пламенной головы e мм

360


Объем топки (среднее значение)
Жаровая труба м3 1,33 1,33 1,65 1,65 2,07 2,07 2,70 2,70 3,79 3,79 4,97 4,97
В расчете на длину жаровой трубы a и глубину поворотной камеры b м3 1,58 1,58 1,93 1,93 2,38 2,38 3,07 3,07 4,24 4,24 5,49 5,49
Макс. сопротивление уходящих газов 110 °C
Природный газ мбар 8,5 8,9 9,7 10,4 12,5 14,1 13,3 15,0 16,5 17,2 13,2 12,3
Жидкое топливо EL мбар 8,1 8,5 9,1 9,8 11,9 13,4 12,6 14,2 15,5 16,3 12,4 10,8

Размер трубы

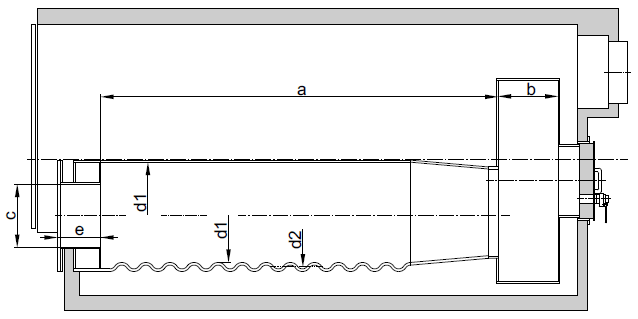

Схема размера трубы

×
