Viessmann Vitomax D HW - водогрейный котел

Преимущества водогрейного котла Viessmann Vitomax D HW:

  • Трехходовой водогрейный котел высокого давления с тепловой мощностью от 18 до 38 МВт
  • Котлы для промышленного применения с двойной жаровой трубой
  • Температура нагрева воды до 150°C
  • Рабочее давление от 6 до 16 бар
  • Cоответствует директивам 97/23/ЕС и FDBR-VDK003
  • Работает на природном и сжиженном газе
Размер котла 1 2 3 4 5 6 7 8

Отправить запрос


Номинальная тепловая мощность
При работе на природном газе МВт 18,00 19,50 22,75 26,00 29,30 32,50 36,00 38,00
При работе на дизтопливе МВт 18,00 19,50 22,75 26,00 29,30 29,30 29,30 29,30
Допустимая температура подачи (срабатывание защитного ограничителя температуры) для допустимого давления
6 бар °C 145
10 бар °C 150
16 бар °C 150
Температура воды в обратной магистрале (минимальное значение) °C 65
Аэродинамическое сопротивление дымогарного тракта
При работе на природном газе мбар 10,6 10,9 10,4 11,0 10,9 11,6 12,4

12,6

При работе на дизтопливе мбар 9,8 10,1 9,6 10,2 10,1 9,5 9,0 8,5
Транспортные габариты, вкл. изоляцию
Общая длина мм 7970 8070 8470 8870 9270 9620 9970 10170
Общая ширина мм 4300 4400 4600 4700 5000 5000 5100 5250
Общая высота мм 4375 4475 4675 4775 5075 5075 5175 5325

Показать всё

Транспортная масса для допустимого давления
6 бар т 37 39 45 52 63 65 72 77
10 бар т 40 43 49 56 67 72 79 84
16 бар т 48 51 59 69 83 88 101 110
Рабочая масса для допустимого давления
6 бар т 87 92 105 115 138 139 149 160
10 бар т 90 96 109 119 142 146 156 167
16 бар т 98 104 118 131 158 162 178 193
Обьём воды м³ 46 49 56 70 58 69 72 78
Подключения котла (прямая / обратная подача) Штуцеры для прямой и обратной подачи
Для давления 6 и 10 бар при ∆T = 50 K PN16 DN 250 250 250 300 300 300 350 350
40 K PN16 DN 250 300 300 300 350 350 400 400
30 K PN16 DN 300 300 350 400 350 400 450 450
20 K PN16 DN 350 400 400 450 450 500 500 500
Для давления 16 бар при ∆T = 50 K PN40 DN 250 250 250 300 300 300 350 350
40 K PN40 DN 250 300 300 350 300 350 400 400
30 K PN40 DN 300 300 350 400 350 400 450 450
20 K PN40 DN 350 400 400 450 450 500 500 500
Штуцеры для предохранительных клапанов
Для допустимого давления 6 бар PN40 DN 2 x 100 2 x 100 2 x 100 2 x 100 2 x 125 2 x 150 2 x 150 2 x 200
10 бар PN40 DN 2 x 65 2 x 80 2 x 80 2 x 80 2 x 100 2 x 100 2 x 100 2 x 125
16 бар PN40 DN 2 x 65 2 x 65 2 x 65 2 x 65 2 x 80 2 x 80 2 x 80 2 x 100
Штуцер слива воды PN40 DN 50
Масса дымовых газов при 100% нагрузке, n~1,1 (расчетное значение)
При работе на природном газе кг/час 1,469 x Тепловая мощность топки (горелки) в кВт
При работе на дизтопливе кг/час 1,444 x Тепловая мощность топки (горелки) в кВт
Обьёмный поток дымовых газов при 100% нагрузке , n~1,1 (расчетное значение)
При работе на природном газе нм3/час 1,184 x Тепловая мощность топки (горелки) в кВт
При работе на дизтопливе нм3/час 1,120 xТепловая мощность топки (горелки) в кВт

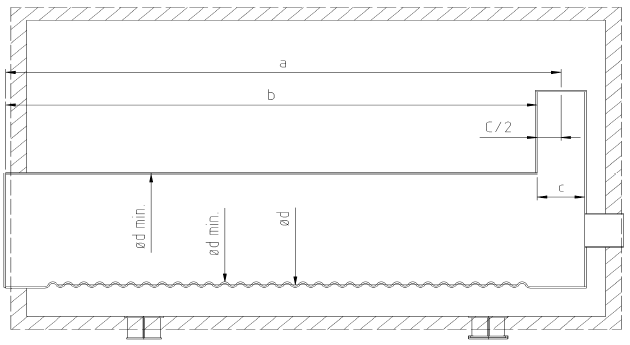

Размер трубы

Схема размера трубы

×
