Viessmann Vitomax D HS - паровой котел

Преимущества парового котла Viessmann Vitomax D HS:

  • Паровой котел высокого давления с выходом пара от 16 до 55 т/ч.
  • Котлы для промышленного применения с двойной жаровой трубой
  • Тепловая мощность топки от 12 до 40 МВт
  • Рабочее давление от 8 до 22 бар (30 бар - по запросу)
  • Экономайзер (по запросу)
  • Cоответствует требованиям нормативов для сосудов, работающих под давлением 97/23/EG
  • Работает на природном и сжиженном газе
Размер котла   1 2 3 4 5 6 7 8 9 A B C

Отправить запрос


Тепловая мощность топки общая
При работе на природном газе МВт 11,64 13,10 14,56 16,02 18,20 20,38 21,84 25,48 29,12 32,76 36,40 40,04
При работе на дизтопливе МВт 11,64 13,10 14,56 16,02 18,20 20,38 21,84 25,48 28,00 28,00 28,00 28,00
Тепловая мощность каждой жаровой трубы
При работе на природном газе МВт 5,82 6,55 7,28 8,01 9,10 10,19 10,92 12,74 14,56 16,38 18,20 20,02
При работе на дизтопливе МВт 5,82 6,55 7,28 8,01 9,10 10,19 10,92 12,74 14,00 14,00 14,00 14,00
Максимальная паропроизводительность при работе на газе
Допустимое давление 8 бар т/ч 16,2 18,2 20,3 22,3 25,3 28,4 30,4 35,5 40,5 45,6 50,7 55,7
Допустимое давление выше 8 бар т/ч 16,0 18,0 20,0 22,0 25,0 28,0 29,9 35,0 40,0 45,0 50,0 55,0
Максимальная температура дымовых газов при работе на газе
Допустимое давление 8 бар °C 256 253 250 247 243 235 243 246 239 235 243 235
Допустимое давление от 8 бар °C 297 295 291 289 285 279 287 288 281 276 285 277
Максимальная паропроизводительность при работе на дизтопливе
Допустимое давление 8 бар т/ч 16,4 18,4 20,5 22,5 25,6 28,7 30,7 35,9 39,4 39,4 39,4 39,4
Допустимое давление от 8 бар т/ч 16,2 18,2 20,2 22,3 25,3 28,3 30,3 35,4 38,9 38,9 38,9 38,9
CE-маркировка В соответствии с нормативами для сосудов, работающих под давлением 97/23/EG

Показать всё

Транспортные размеры без упаковки и изоляции
Общая длина мм 7070 7270 7470 7720 7870 8220 8470 8940 9340 9720 9870 10630
Общая ширина мм 3800 3900 4000 4100 4300 4400 4500 4700 4750 4900 5000 5100
Общая высота мм 3975 4075 4175 4275 4475 4575 4675 4875 4925 5075 5175 5275
Общая масса для допустимого давления
8 бар т 26,2 27,1 29,1 31,9 35,9 42,8 45,4 54,2 60,9 82,3 83,7 94,7
10 бар т 28,1 30,4 32,9 34,8 39,1 45,8 49,8 69,5 75,7 84,3 85,8 96,9
13 бар т 30,6 32,6 36,1 39,2 44,4 48,8 53,1 71,9 78,3 87,0 88,6 99,8
16 бар т 34,2 35,5 39,2 39,8 44,7 53,1 57,6 74,2 80,7 89,6 91,2 102,6
18 бар т 34,4 36,8 40,5 43,7 49,1 57,9 62,4 77,3 84,1 93,1 94,9 106,6
20 бар т 35,9 39,1 42,5 45,8 53,0 63,5 68,1 80,9 87,9 97,2 99,0 110,9
22 бар т 39,0 41,5 46,4 50,6 57,9 63,6 68,4 81,6 88,7 97,9 99,7 111,8
Объём котловой воды
Общий м³ 32,4 37,9 38,8 41,4 46,9 49,5 53,6 59,5 61,6 69,0 71,9 82,1
При миним. уровне м³ 26,3 26,8 28,1 30,9 32,9 38,2 40,2 47,1 49,3 56,9 58,4 67,8
Обьем парового пространства
  м³ 6,1 9,1 10,7 10,5 14,0 11,3 13,4 12,4 12,3 12,1 13,5 14,3
Площадь поверхности испарения
  м² 14,3 16,5 17,9 18,4 20,6 20,4 22,2 23,1 24,0 25,0 26,0 28,4

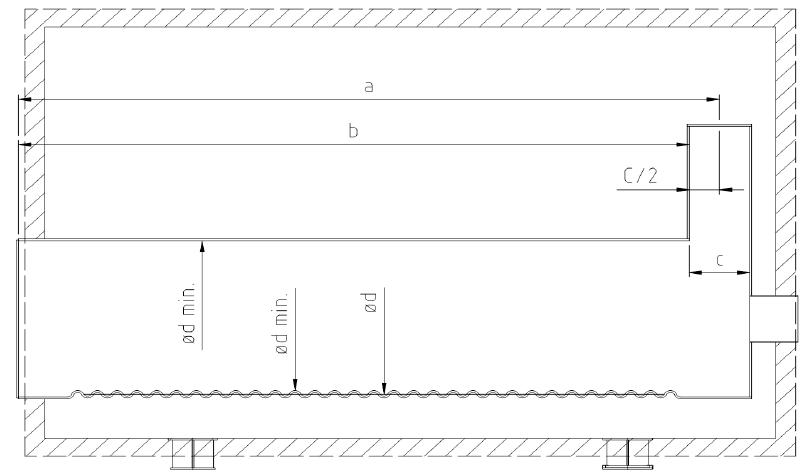

Размер трубы

Схема размера трубы

×
