Viessmann Vitomax 300-LW M84A - водогрейный котел

Преимущества водогрейного котла Viessmann Vitomax 300-LW M84A:

  • Трехходовой водогрейный котел низкого давления с тепловой мощностью от 8 до 20 МВт
  • Температура нагрева воды до 120°C
  • Низкий уровень выбросов оксидов азота
  • Рабочее давление от 6 до 16 бар
  • Cоответствует директивам 2009/142/EG и 97/23/ЕС, правилам TRD
  • Работает на природном и сжиженном газе
Размер котла 1 2 3 4 5 6 7

Отправить запрос


Допуст. темп-ра подачи 110 °C Допустимая тепловая мощность топки
Природный газ МВт 8,70 10,87 13,04 15,22 17,39 19,57 21,74
Жидкое топливо EL МВт 8,70 10,87 13,04 14,37 15,68 16,28 17,18
Допуст. темп-ра подачи 120 °C
Природный газ МВт 8,70 10,87 13,04 15,22 17,39 18,20 18,20
Жидкое топливо EL МВт 8,70 10,87 13,04 14,00 14,00 14,00 14,00
Допуст. темп-ра подачи 110 °C Сопротивление на стороне дымохода
Природный газ мбар 10,8 11,9 15,1 14,2 14,7 16,8 19,0
Жидкое топливо EL мбар 9,7 10,6 13,5 11,1 10,4 10,0 10,0
Допуст. темп-ра подачи 120 °C
Природный газ мбар 10,8 11,9 15,1 14,2 14,7 14,4 12,9
Жидкое топливо EL мбар 9,7 10,6 13,5 10,5 8,1 7,2 6,4
Длина
Жаровая труба a мм 4830 5330 5820 6220 6600 7000 7400
Поворотная камера b мм 500

Показать всё

Диаметр
Гладкая труба, внутр. d1 мм 1306 1431 1531 1631 -- -- --
Гофрированная труба, внутр. 6 бар d1 мм -- -- -- -- 1700 1750 1825
Гофрированная труба, посредине 6 бар d2 Ø мм -- -- -- -- 1750 1800 1875
Гофрированная труба, внутр. 10 бар d1 Ø мм -- 1425 1525 1625 1700 1750 1800
Гофрированная труба, посредине 10 бар d2 Ø мм -- 1475 1575 1675 1750 1800 1875
Гофрированная труба, внутр. 16 бар d1 Ø мм 1250 1400 1500 1580 1655 1725 1780
Гофрированная труба, посредине 16 бар d2 Ø мм 1300 1475 1575 1665 1740 1800 1865
Макс. диаметр пламенной головы c Ø мм Подключения горелки
520 520 590 590 590 718 718
Мин. длина пламенной головы е мм 360
Жаровая труба (среднее значение) м³ Объем жаровой трубы
6,47 8,57 10,71 13,00 15,87 17,81 20,43
Жаровая труба и поворотная камера м³ 7,14 9,38 11,63 14,04 17,08 19,09 21,81

Размер трубы

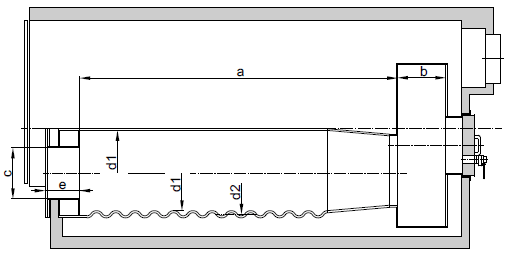

Схема размера трубы

×
