Viessmann Vitomax 300-LT M343 - водогрейный котел

Преимущества водогрейного котла Viessmann Vitomax 300-LT M343:

  • Трехходовой водогрейный котел низкого давления с тепловой мощностью от 1.86 до 5.9 МВт
  • Температура нагрева воды до 120°C
  • Низкий уровень выбросов оксидов азота
  • Рабочее давление 6 бар
  • Работает на природном и сжиженном газе
Номинальная тепловая мощность МВт 1,86 2,30 2,90 3,50 4,10 4,70 5,90

Отправить запрос


Номинальная тепловая нагрузка МВт 2,01 2,49 3,14 3,79 4,43 5,08 6,38
Допустимое рабочее давление бар 6 6 6 6 6 6 6
Аэродинамическое сопротивление Па 600 650 850 900 950 1000 1050
мбар 6 6,5 8,5 9 9,5 10 10,5
Транспортные габаритные размеры
Общая длина м 3,9 4,1 4,4 4,6 4,9 5,1 5,6
Общая ширина м 2,1 2,2 2,3 2,4 2,5 2,6 2,8
Общая высота м 2,4 2,5 2,6 2,7 2,8 2,9 3,1
Собственная масса
Водогрейный котел с теплоизоляцией и контроллером котлового контура т 5,3 6,3 7,3 8,2 9,6 10,6 13,3
Диаметр камеры сгорания мм 866 926 994 1050 1110 1160 1238
Длина камеры сгорания мм 2977 3227 3477 3677 3850 4050 4485
Объем котловой воды м3 5,0 5,5 6,4 8,2 9,3 10,5 13,0
Соединительные патрубки водогрейного котла
Подающая и обратная магистраль котла PN 16 DN 150 150 200 200 200 250 250
Патрубок аварийной линии (предохранительный клапан) PN 16 DN 65 65 80 80 80 100 100
Линия опорожнения PN 16 DN 40 40 40 40 40 40 40
Параметры уходящих газов
Массовый расход природный газ кг/ч 1,5225 x номинальная тепловая нагрузка в кВт
Массовый расход жидкое топливо EL кг/ч 1,5 x номинальная тепловая нагрузка в кВт
Подключение системы удаления продуктов сгорания (внутр.) Ø мм 450 500 600 600 650 750 800
Объем уходящих газов
Камера сгорания и газоходы
м3 3,1 3,7 4,6 5,4 6,5 7,5 9,5
Нормативный КПД
при темп. отопит. системы 75 / 60 °C
% 96 (Hi)

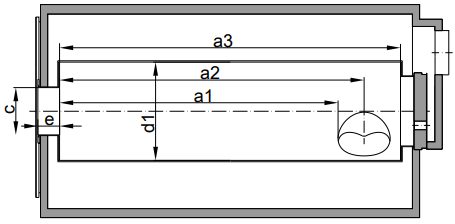

Размер трубы

Схема размера трубы

×
