Viessmann Vitomax 300-HW M96A - водогрейный котел

Преимущества водогрейного котла Viessmann Vitomax 300-HW M96A:

  • Трехходовой водогрейный котел высокого давления с тепловой мощностью от 3.5 до 16 МВт
  • Температура нагрева воды до 210°C
  • Рабочее давление от 6 до 20 бар
  • Низкий уровень выбросов оксидов азота
  • Cоответствует директивам 97/23/ЕС и правилам TRD
  • Работает на природном и сжиженном газе
Размер котла 1 2 3 4 5 6 7 8 9

Отправить запрос


Номинальная тепловая мощность
Для природного газа МВт 3,50 4,20 5,00 6,00 8,00 10,00 12,00 14,00 16,00
Для жидкого топлива EL МВт 3,50 4,20 5,00 6,00 8,00 10,00 12,00 13,40 14,22
Допустимая тепловая мощность топки
Для природного газа МВт 4,00 4,80 5,70 6,80 9,05 11,30 13,55 15,75 18,05
Для жидкого топлива EL МВт 4,00 4,80 5,70 6,80 9,05 11,30 13,55 14,90 15,80
Длина Размеры топки
Общая длина топки a мм 3240 3540 3860 4220 4830 5330 5820 6220 6600
Глубина поворотной камеры b мм 500
Диаметр
Ø гладкой трубы, внутр. мин. d1 Ø мм 1031 1081 1131 1206 1306 1431 1531 1631 --
Ø гофрир. трубы, внутр. мин. d1 Ø мм 1000 1050 1085 1160 1260 1385 1485 1585 1660
Средний Ø гофрир. трубы d2 Ø мм 1075 1125 1175 1250 1350 1475 1575 1675 1750
Предел рабочего диапазона гладкой трубы  бар 16 13 13 10 10 8 8 6 --
Подключения горелки
Max. Ø пламенной головы c Ø мм 660 660 710 710 810 910 910 1010 1110
Мин. длина пламенной головы е мм 360
  Объем топки
Топка (среднее значение) м³ 2,94 3,52 4,19 5,18 6,91 9,11 11,34 13,71 15,87
Топка и поворотная камера м³ 3,39 4,02 4,73 5,79 7,63 9,96 12,31 14,81 17,08

Размер трубы

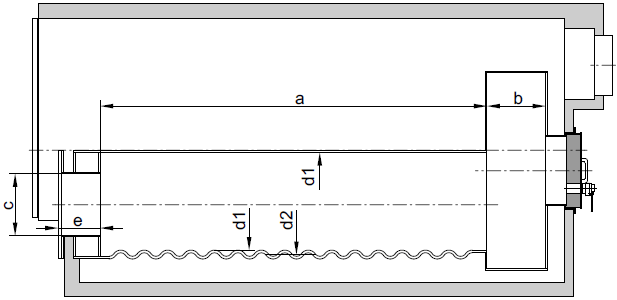

Схема размера трубы

×
