Viessmann Vitomax 300-HW M94A - водогрейный котел

Преимущества водогрейного котла Viessmann Vitomax 300-HW M94A:

  • Трехходовой водогрейный котел высокого давления с тепловой мощностью от 8 до 20 МВт
  • Температура нагрева воды до 150°C
  • Рабочее давление от 6 до 16 бар
  • Низкий уровень выбросов оксидов азота
  • Cоответствует директивам 97/23/ЕС и правилам TRD
  • Работает на природном и сжиженном газе
Размер котла 1 2 3 4 5 6 7

Отправить запрос


Номинальная тепловая мощность
Для природного газа МВт 8,00 10,00 12,00 14,00 16,00 18,00 20,00
Для жидкого топлива EL МВт 8,00 10,00 12,00 13,75 14,63 15,39 16,20
Допустимая тепловая мощность топки
Для природного газа МВт 8,70 10,87 13,04 15,22 17,39 19,57 21,74
Для жидкого топлива EL МВт 8,70 10,87 13,04 14,78 15,68 16,40 17,18
Длина Размеры топки
Общая длина топки a мм 4830 5330 5820 6220 6600 7000 7400
Глубина поворотной камеры b мм 500
Диаметр
Гладкая труба, внутр. диаметр мин. d1 Ø мм 1306 1431 1531 1631 -- -- --
Гофрированная труба, внутр. диаметр d1 6 бар Ø мм -- -- -- -- 1700 1750 1825
10 бар Ø мм -- 1425 1525 1625 1700 1750 1800
16 бар Ø мм 1250 1400 1500 1580 1655 1725 1780
Гофрированная труба, средний диаметр d2 6 бар Ø мм -- -- -- -- 1750 1800 1875
10 бар Ø мм -- 1475 1575 1675 1750 1800 1875
16 бар Ø мм 1300 1475 1575 1665 1740 1800 1865
Подключения горелки
Макс. диаметр пламенной головы c  Ø мм 520 520 590 590 590 718 718
Мин. длина пламенной головы е мм 360
Объем топки
Жаровая труба (среднее значение) м³ 6,47 8,57 10,71 13,00 15,87 17,81 20,43
Жаровая труба плюс поворотная камера м³ 7,14 9,38 11,63 14,04 17,08 19,09 21,81

Размер трубы

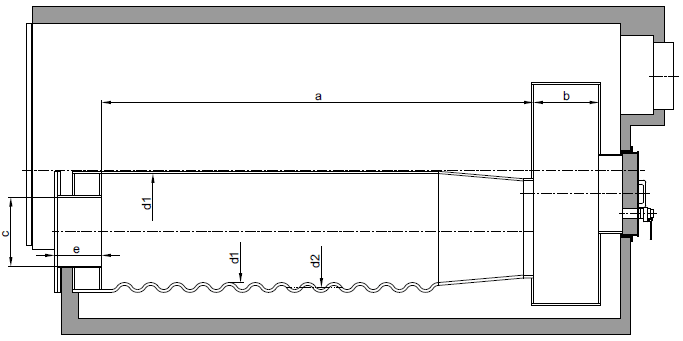

Схема размера трубы

×
