Viessmann Vitomax 200-LW M64A - водогрейный котел

Преимущества водогрейного котла Viessmann Vitomax 200-LW M64A:

  • Водогрейный котел низкого давления с тепловой мощностью от 8 до 20 МВт
  • Температура нагрева воды до 120°C
  • Рабочее давление от 6 до 16 бар
  • Cоответствует директиве 97/23/ЕС и правилам TRD
  • Работает на природном и сжиженном газе
Размер котла 1 2 3 4 5 6

Отправить запрос


Допустимая температура подачи 110 °C
Номинальная тепловая мощность (природный газ) МВт 8,00 10,00 12,00 14,20 16,50 20,00
Мощность топки (природный газ) МВт 8,70 10,87 13,04 15,43 17,93 21,74
Сопротивление уходящих газов (природный газ) мбар 11,3 11,8 15,7 14,2 15,4 18,8
Номинальная тепловая мощность (жидкое топливо EL) МВт 7,75 8,55 10,12 11,78 13,43 15,09
Мощность топки (жидкое топливо EL) МВт 8,42 9,30 11,00 12,80 14,60 16,40
Сопротивление уходящих газов (жидкое топливо EL) мбар 10,2 9,0 9,9 8,5 8,8 9,2
Допустимая температура подачи 120 °C
Номинальная тепловая мощность (природный газ) МВт 8,00 10,00 12,00 14,20 16,50 16,74
Мощность топки (природный газ) МВт 8,70 10,87 15,7 15,43 17,93 18,20
Сопротивление уходящих газов (природный газ) мбар 11,3 11,8 15,7 14,2 15,4 13,0
Номинальная тепловая мощность (жидкое топливо EL) МВт 7,75 8,55 10,12 11,78 12,88 12,88
Мощность топки (жидкое топливо EL) МВт 8,42 9,30 11,00 12,80 8,0 14,00
Сопротивление уходящих газов (жидкое топливо EL) мбар 10,2 9,0 9,9 8,5 8,0 6,5
Допуст. рабочее давление бар 6, 10 или 16
Транспортные габаритные размеры (включая упаковку)
Общая длина м 6,60 7,10 7,65 8,15 8,70 9,50
Общая ширина м 2,70 2,90 3,00 3,25 3,50 3,70
Общая высота м 3,10 3,30 3,45 3,70 4,00 4,20

Показать всё

Общая масса
Котел с теплоизоляцией для допуст. рабочего давления 6 бар т 15,1 19,2 22,8 27,8 35,8 40,1
10 бар т 17,7 22,7 24,8 31,4 39,8 48,0
16 бар т 20,5 26,0 30,2 38,4 46,4 56,3
Объем котловой воды м3 15,3 18,7 22,2 26,6 33,8 39,8
Подключения
Патрубки пoдающей и обратной магистралей 6 и 10 бар PN 16 DN 250 300 350 350 400 400
16 бар PN 25 DN 250 300 350 350 400 400
Патрубок предохранительного клапана 6 бар PN 16 DN 100 100 125 150 150 2 x 100
10 бар PN 16 DN 80 80 100 100 125 125
16 бар PN 40 DN 65 65 80 80 100 100
Патрубок опорожнения 6 и 10 бар PN 16 DN 50 50 50 50 50 50
16 бар PN 40 DN 50 50 50 50 50 50
Массовый расход уходящих газов
Природный газ т/ч 1,5225 x мощность топки, МВт
Жидкое топливо EL т/ч 1,5 x мощность топки, МВт
Патрубок системы удаления продуктов сгорания наруж. Ø мм 710 810 860 960 1010 1110
внутр. Ø мм 700 800 850 950 1000 1100
Объем дымовых газов м3 10,5 13,4 16,5 21,5 27,5 35,5

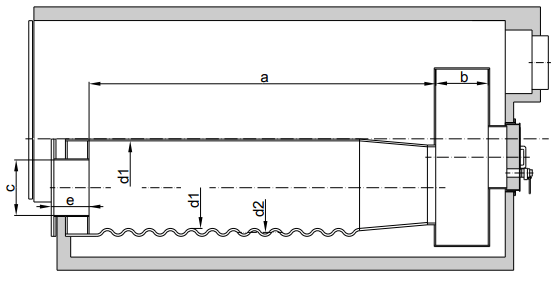

Размер трубы

Схема размера трубы

×
