Viessmann Vitomax 200-HW M74A - водогрейный котел

Преимущества водогрейного котла Viessmann Vitomax 200-HW M74A:

  • Трехходовой водогрейный котел высокого давления с тепловой мощностью от 8.82 до 18.15 МВт
  • Температура нагрева воды до 150°C
  • Рабочее давление от 6 до 16 бар
  • Cоответствует директивам 97/23/ЕС и правилам TRD
  • Работает на природном и сжиженном газе
Размер котла 1 2 3 4 5

Отправить запрос


Мощность топки согласно EN 12953-3
Природный газ МВт 8,82 11,00 13,15 15,39 18,15
Жидкое топливо EL МВт 8,42 9,30 11,00 12,80 14,00
Допустимая температура подачи ( = температуре срабатывания защитного ограничителя температуры) для допуст. рабочего давления 6 бар °C 145
10 бар °C 150
16 бар °C 150
Температура обратной магистрали
котла (минимальное значение)
°C 65
Сопротивление уходящих газов
Природный газ мбар 11,9 13,1 16,3 14,5 16,3
Жидкое топливо EL мбар 9,8 8,2 10,2 8,8 8,3
Транспортные габаритные размеры с припуском на упаковку
Общая длина м 6,60 7,10 7,65 8,15 8,70
Общая ширина м 2,70 2,90 3,00 3,25 3,50
Общая высота м 3,10 3,30 3,45 3,70 4,00
Общая масса (котел с теплоизоляцией) для допуст. рабочего давления 6 бар  т 15,1 19,2 22,8 27,8 35,8
10 бар  т 17,7 22,7 24,8 31,4 39,8
16 бар  т 20,5 26,0 30,2 38,4 46,4
Объем котловой воды м3 15,3 18,7 22,2 26,6 33,8

Показать всё

Патрубки котла Патрубки пoдающей и обратной магистралей
Разность температур при 6 и 10 бар 40 K PN 16 DN 200 200 250 250 250
30 K PN 16 DN 200 250 250 300 300
20 K PN 16 DN 250 300 350 350 400
Разность температур при 16 бар 40 K PN 25 DN 200 200 250 250 250
30 K PN 25 DN 200 250 250 300 300
20 K PN 25 DN 250 300 350 350 400
  Патрубок для предохранительного клапана
Для допуст. рабочего давления 6 бар PN 40 DN 100 100 100 125 150
10 бар PN 40 DN 65 80 80 100 100
16 бар PN 40 DN 65 65 65 80 80
Патрубок для опорожнения PN 40 DN 40
Массовый расход уходящих газов
Природный газ кг/ч 1,5225 x мощность топки, кВт
Жидкое топливо EL кг/ч 1,5 x мощность топки, кВт
Объем уходящих газов м3 10,5 13,4 16,5 21,5 27,5
Подключение системы удаления продуктов сгорания наружный Ø, мм 710 810 860 960 1010
внутренний Ø, мм 700 800 850 950 1000

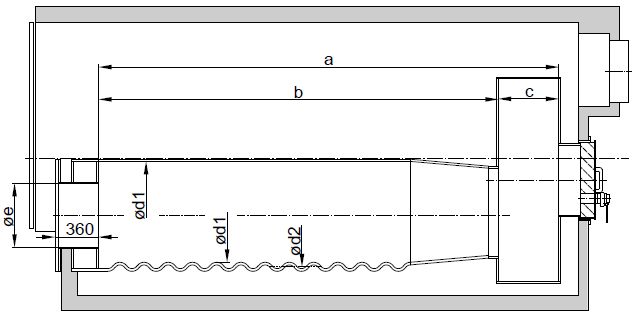

Размер трубы

Схема размера трубы



×
