Viessmann Vitomax 200-HS M73B - паровой котел

Преимущества парового котла Viessmann Vitomax 200-HS M73B:

  • Паровой котел высокого давления с выходом пара от 0.5 до 4 т/ч.
  • Трехходовой котел - чистое сгорание с низким уровнем выбросов оксидов азота
  • Не подвержен колебаниям нагрузки
  • Высокое качество пара благодаря большой паровой камере, большому испарителю и паровой сушилки
  • Экономное потребление энергии
  • КПД до 95.5%
  • Рабочее давление от 6 до 20 бар (30 бар - по запросу)
  • Работает на природном и сжиженном газе
Размер котла 1 2 3 4 5 6 7 8 9

Отправить запрос


Ном. паропроизводительность *1 т/ч 0,5 0,7 1,0 1,3 1,7 2,0 2,5 3,2 4,0
Размеры жаровой трубы
Диаметр мин. внутр. Ø гладкой трубы d1 мм 468 508 556 581 631 656 706 756 806
Длина жаровой трубы a мм 1350 1500 2100 2170 2230 2300 2450 2850 3150
Глубина поворотной камеры b мм 250 500
Подключения горелки
Макс. пламенной Ø головы c мм 240 240 240 240 290 370 370 420 470
Мин. длина пламенной головы e мм 315 360
Объем топки (средние значения)
Жаровая труба м³ 0,24 0,31 0,51 0,58 0,70 0,78 0,96 1,28 1,61
Длина жаровой трубы a и глубина поворотной камеры b м³ 0,29 0,37 0,63 0,71 0,85 0,95 1,15 1,50 1,86
Макс. сопротивление уходящих газов при работе на природном газе *2
с ECO 2 мбар 3,4 4,1 7,4 8,9 9,6 10,8 10,1 11,5 14,0
с ECO 1 мбар 3,5 4,0 7,4 8,8 9,4 10,0 9,8 10,9 12,3
без ECO мбар 3,7 4,2 9,1 10,8 11,4 12,7 13,1 14,2 13,8
Макс. сопротивление уходящих га- зов при работе на жидком топливе EL *2
с ECO 2 мбар 3,1 3,8 6,8 8,2 9,0 8,0 9,4 10,7 13,2
с ECO 1 мбар 3,2 3,7 6,8 8,0 8,6 9,4 9,2 10,3 11,7
без ECO мбар 3,3 3,7 8,2 9,6 10,2 11,4 11,8 12,8 12,4

ПРИМЕЧАНИЕ:
*1 Номинальная паропроизводительность может изменяться, взависимости от установки.
*2 При рабочем давлении 11 бар.

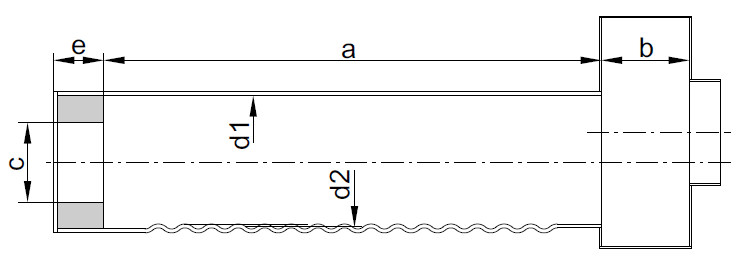

Размер трубы

Схема размера трубы



×
